穩(wěn)定；不易被酸、堿腐蝕；對熱比較耐受

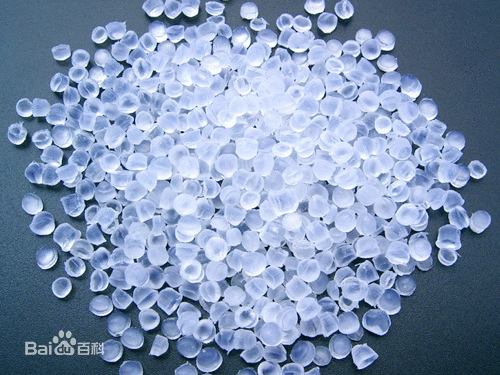

聚氯乙烯具有阻燃（阻燃值為40以上）、耐化學藥品性高（耐濃鹽酸、濃度為90%的硫酸、濃度為60%的硝酸和濃度20%的氫氧化鈉）、機械強度及電絕緣性良好的優(yōu)點。

聚氯乙烯對光、熱的穩(wěn)定性較差。軟化點為80℃，于130℃開始分解。在不加熱穩(wěn)定劑的情況下，聚氯乙烯100℃時即開始分解，130℃以上分解更快。受熱分解出放出氯化氫氣體，（氯化氫氣體是有毒氣體）使其變色，由白色→淺黃色→紅色→褐色→黑色。陽光中的紫外線和氧會使聚氯乙烯發(fā)生光氧化分解，因而使聚氯乙烯的柔性下降，最后發(fā)脆。從這里不難理解，為什么一些PVC塑料時間久了就會變黃、變脆的原因。

具有穩(wěn)定的物理化學性質(zhì)，不溶于水、酒精、汽油，氣體、水汽滲漏性低；在常溫下可耐任何濃度的鹽酸、90%以下的硫酸、50—60%的硝酸和20%以下的燒堿溶液，具有一定的抗化學腐蝕性；對鹽類相當穩(wěn)定，但能夠溶解于醚、酮、氯化肪烴和芳香烴等有機溶劑.工業(yè)聚氯乙烯樹脂主要是非晶態(tài)結(jié)構(gòu)，但也包含一些結(jié)晶區(qū)域（約5%），所以聚氯乙烯沒有明顯的熔點，約在80℃左右開始軟化，熱扭變溫度（ 1.82MPa負荷下）為70-71℃，在加壓下150℃開始流動，并開始緩慢放出氯化氫，致使聚氯乙烯變色（由黃變紅、棕、甚至于黑色）。

工業(yè)聚氯乙烯重均相對分子質(zhì)量在4.8-4.8萬范圍內(nèi)，相應的數(shù)均相對分子質(zhì)量為2-1.95萬。而絕大多數(shù)工業(yè)樹脂的重均相對分子質(zhì)量在10-20萬，數(shù)均相對分子質(zhì)量在4.55-6.4萬。硬質(zhì)聚氯乙烯（未加增塑劑）具有良好的機械強度、耐候性和耐燃性，可以單獨用做結(jié)構(gòu)材料，應用于化工上制造管道、板材及注塑制品。硬質(zhì)聚氯乙烯可以用增強材料。
